在我們電力系統中，對于阻值的測試通常有回路電阻測試、直流電阻測試，這方面測試的儀器有回路電阻測試儀和直流電阻測試儀，那么這2款儀器的適用場景是如何的呢？下面小編就給大家分析一下。
回路電阻測試儀和直流電阻測試儀都是電力檢測領域常用的設備，它們雖然都與電阻測量相關，但由于各自特性不同，適用場景也有所差異。

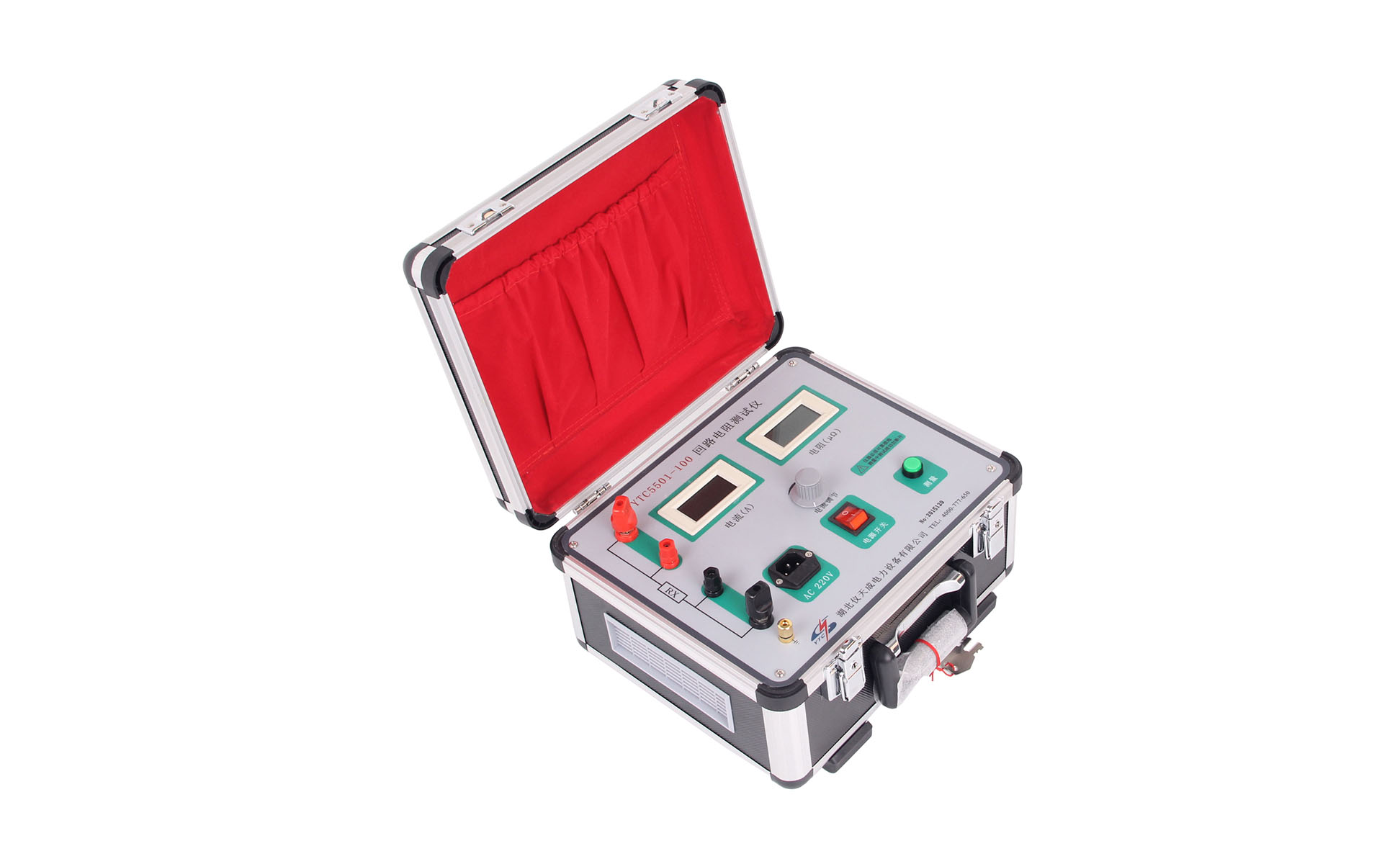

一、回路電阻測試儀適用場景
1.高壓開關檢測
在變電站等電力系統關鍵節點，高壓開關起著控制與保護電路的重要作用。其動靜觸頭之間的接觸電阻大小直接關系到開關運行的可靠性?；芈冯娮铚y(cè)試儀能夠精準測量該接觸電阻，判斷觸頭是否存在接觸不良、氧化銹蝕等問題，及時發現潛在故障隱患，保障高壓開關在開合電路時的穩定性能，避免因接觸電阻增大引發發熱、燒蝕等嚴重后果，確保電力傳輸?shù)倪B續性。
2.接地系統評估
大型工業設施、建筑物的接地系統是人員與設備安全的重要防線。回路電阻測試儀可測量接地引下線與接地極之間的回路電阻，用以評估接地系統的導通狀況。若電阻值超出標準范圍，說明接地連接可能松動、腐蝕，降低了接地保護效果，易在雷擊或電氣故障時導致設備外殼帶電，威脅人員生命安全，通過測試可針對性進行接地修復工作。
3.母線連接點監測
母線作為電力分配的關鍵部件，眾多連接點的質量至關重要。長期運行后，母線連接螺栓可能松動，接觸面氧化，使接觸電阻上升?；芈冯娮铚y(cè)試儀定期巡檢母線連接點，快速獲取電阻數據，助于運維人員提前安排檢修，防止因母線連接不良引發局部過熱，造成停電事故，保障整個供電網絡的平穩運行。
二、直流電阻測試儀適用場景
1.變壓器繞組檢測
變壓器是電力傳輸、分配的核心設備，其繞組直流電阻反映繞組的材質、繞制工藝以及內部連接狀況。在變壓器出廠檢驗、新安裝調試以及運行中的定期維護環節，直流電阻測試儀發揮關鍵作用。通過測量各相繞組直流電阻，可判斷繞組有無匝間短路、開路，分接開關接觸是否良好等問題。如三相電阻不平衡度超標，往往預示著內部故障，為及時維修變壓器、避免故障擴大提供依據。
2.電機繞組診斷
對于各類工業電機，繞組是其實現電能與機械能轉換的關鍵部分。直流電阻測試儀能測量電機定子、轉子繞組電阻，在電機制造時把控質量，確保繞組參數符合設計；在電機運行出現異常發熱、振動時，通過檢測電阻排查繞組短路、斷路故障，助力維修人員精準定位問題，提高電機維修效率，減少生產停機時間。
3.電抗器參數測量
電抗器用于電力系統無功補償、濾波等，其直流電阻影響電抗器的性能與損耗。在電抗器生產環節，直流電阻測試儀精確測量繞組電阻，保障產品一致性與性能達標；在運行維護階段，監測直流電阻變化，能發現繞組絕緣老化、焊點松動等潛在隱患，確保電抗器穩定運行，維持電力系統的無功平衡與電能質量。
綜上所述，接觸電阻測試儀側重于電氣連接回路的接觸電阻測量，保障電力系統連接可靠性與安全性；直流電阻測試儀主要針對繞組類元件直流電阻，用于評估設備核心部件的電氣完整性與性能狀態，兩者相輔相成，共同為電力系統穩定運行保駕護航。
